Dygestorium szkolne - edukacyjne



Dygestorium szkolne

Dygestorium szkolne / edukacyjne przeznaczone do prezentowania doświadczeń w szkolnych pracowniach chemicznych oraz fizycznych. Uczniowie mają możliwość bezpośredniej obserwowacji przebiegu doświadczeń przez boczną szybę dygestorium lub przednią - stojąc za nauczycielem.

  • Konstrukcja dygestorium blokowa, wykonana z płyt melaminowych obustronnie laminowanych, o wzmocnionej strukturze z okleiną PCV 2mm. Płyty usadowione są od podłoża na stelażu stalowym, zakończonym stopkami do poziomowania w zakresie 0-50mm.
  • Komora robocza (manipulacyjna) z bokami w ¾ powierzchni przeszklonymi szkłem bezpiecznym. Od przodu zamykana oknem przesuwnym góra/dół wykonanym ze szkła bezpiecznego. Tylna ściana komory roboczej od wewnątrz wyłożona chemoodporną wykładką z polipropylenu lub litej ceramiki technicznej.
  • System wentylacji komory szczelinowy. Opary usuwane są poprzez szczeliny i odciągane wentylatorem zainstalowanym na dachu dygestorium na zewnątrz pomieszczenia.
  • W dolnej części szafka laminowana wentylowana grawitacyjnie.

Dygestoria spełniają wymogi normy PN-EN 14175-2:2006, Dyrektywy 2006/95/WE. Oznaczone znakiem CE.

Oferowane przez nas dygestoria posiadają Certyfikat/Atest Państwowego Zakładu Higieny, potwierdzający spełnianie wymagań do pracy w laboratoriach i pracowniach szkolno-edukacyjnych.

  • WIELKOŚCI TECHNICZNE  »»Open or Close
    WYMIARY STANDARDOWE
    DYGESTORIUM  DCSz-120    DCSzE-100
    Szerokość (zewnętrzna)1200mm1000mm
    Głębokość (zewnętrzna)  900mm  900mm
    Wysokość z zamkniętym oknem2100mm2100mm
    Wysokość z otwartym oknem2500mm2500mm
    Szerokość komory roboczej (wewnątrz)1110mm910mm
    Głębokość komory roboczej (wewnątrz)  700mm  700mm
    Wysokość komory roboczej (wewnątrz)1050mm1050mm
    Średnica króćca wentylacyjnegoØ150mmØ150mm
    Wysokość blatu od podłogi  900mm  900mm
    Przyłącza - dopływ (woda, gaz) G 1/2″ G 1/2″
    Przyłącza - odpływ (kanalizacja)  Ø50mm  Ø50mm

    •  Zasilanie: 230V 50Hz,16A (instalacja elektryczna trójprzewodowa YDYp 3x2,5 mm²)
    •  Dopuszczalne robocze ciśnienie wody: 0,4 MPa
    •  Dopuszczalne robocze ciśnienie gazu: 2kPa

  • WYPOSAŻENIE  »»Open or Close

    Podstawowe

    •  blat lita ceramika techniczna z podniesionym obrzeżem
    •  instalacja wodno-kanalizacyjna:
        laboratoryjna wylewka wody z zaworem, zlewik ceramiczny (wym. 300x145mm)
    •  instalacja elektryczna: 2 gniazda el. 230V, lampa oświetleniowa
    •  czujnik kontroli przepływu powietrza
    •  wentylator stropowy montowany na dachu dygestorium
    •  klapa bezpieczeństwa
    •  dolny panel sterowania mediami (zawory wody, gazu, gniazda el., wyłączniki)
    •  szafka laminowana wentylowana grawitacyjnie - zabudowana w stelażu lub mobilna

    Dodatkowe

    •  instalacja gazów: ziemnego lub propan-butan z zaworem
    •  instalacja sprężonego powietrza z zaworem
    •  gniazdo el. 230V, gniazdo el. 230V "bryzgoszczelne"

    Komora robocza

    - Boki w ¾ powierzchni przeszklone (szkło bezpieczne).

    - Wykładka tylnej ściany chemoodporna:
       •  polipropylen (standard)
       •  lita ceramika techniczna bezspoinowa

    - System wentylacji szczelinowy - oparty na układzie podwójnej tylnej ściany, w której znajdują się szczeliny wyciągowe odprowadzające opary gromadzące się w komorze. Górna szczelina umieszczona przy suficie odprowadza frakcje lekkie, dolna szczelina w części przyblatowej odprowadza frakcje ciężkie.

    - Okno przednie przesuwne pionowo wykonane ze szkła warstwowego hartowanego. Umieszczone na przeciwwagach zapewniających płynne przesuwanie się okna (góra-dół) i dowolne ustawianie wysokości. Wyposażone w odporny na korozję i kwasy okienny system "Gregg" zapobiegający niekontrolowanemu spadkowi okna.

    - Klapa bezpieczeństwa umieszczona w komorze zapewnia dekompresję w momencie niekontrolowanego wzrostu ciśnienia w komorze. Redukuje nadmierne ciśnienie np. na wypadek wybuchu.

    Panel z czujnikiem kontroli przepływu powietrza

    Jest kompletnym urządzeniem pomiarowym wskazującym na wyświetlaczu bieżącą prędkość przepływu powietrza w dygestorium. Miernik wyposażony jest w sygnalizację akustyczną i optyczną ostrzegającą o nieprawidłowym działaniu wyciągu. Funkcje alarmowe: przepływ wyższy lub niższy od ustalonej granicy, okno otwarte powyżej 500mm, przekroczenie w kanale temp. 50°C sygnalizowane są wizualnie poprzez świecącą diodę oraz akustycznie. Urządzenie zgodne z PN-EN 14175:2006. Spełnia wymogi dotyczące kontroli oraz monitoringu przepływu powietrza.

    Panel wyposażony jest w przyciski do załączania urządzenia, załączania oświetlenia oraz kasowania alarmu. Czujnik posiada własne zasilanie bateryjne w przypadku spadku napięcia.

  • BLATY ROBOCZE  »»Open or Close

    Blat lita ceramika techniczna (LCT) - standard

    Lita ceramika techniczna (LCT) jest spiekiem ceramicznym poddawanym długotrwałemu procesowi wypalania i szkliwienia (glazurowania) w temperaturze powyżej 1200°C. Glazura pokrywająca jego powierzchnię podnosi walory estetyczne i ułatwia utrzymanie blatu w czystości.

    Montowany jest na podkładzie. Płyty ceramiczne łączone są chemoodporną fugą. Grubość płyt 8mm, grubość blatu z podkładem 38mm. Obrzeże ceramiczne podniesione.

    •  wyjątkowa twardość powierzchni
    •  wysoka odporność na kwasy (z wyjątkiem kwasu fluorowodorowego) i zasady
    •  wysoka odporność na barwniki i rozpuszczalniki
    •  wysoka odporność termiczna i mechaniczna
    •  wysoka odporność na zarysowania oraz ścieranie
    •  odporność na promieniowanie UV
    •  bardzo niska nasiąkliwość

    Blat z płytek ceramicznych

    Płytki ceramiczne szkliwione (glazurowane). Glazura pokrywająca powierzchnię płytek podnosi walory estetyczne i ułatwia utrzymanie blatu w czystości. Montowany na podkładzie. Płytki łączone są chemoodporną fugą. Obrzeża z PCV.

    •  twardość powierzchni
    •  odporność na kwasy (poza HF) i zasady
    •  odporność na barwniki i rozpuszczalniki
    •  odporność termiczna i mechaniczna
    •  odporność na zarysowania oraz ścieranie
    •  odporność na promieniowanie UV
    •  niska nasiąkliwość

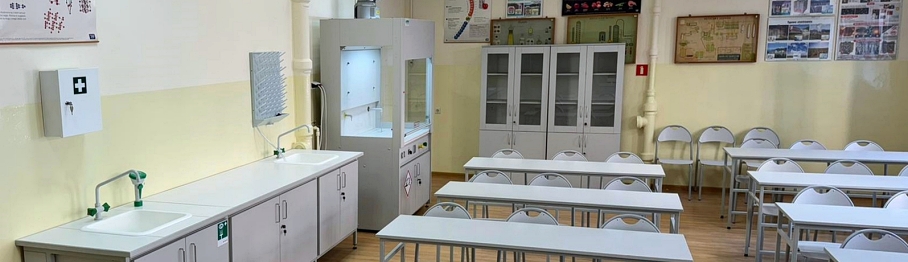

DYGESTORIA SZKOLNE - Przykładowe realizacje z wyposażeniem na życzenie Zamawiającego

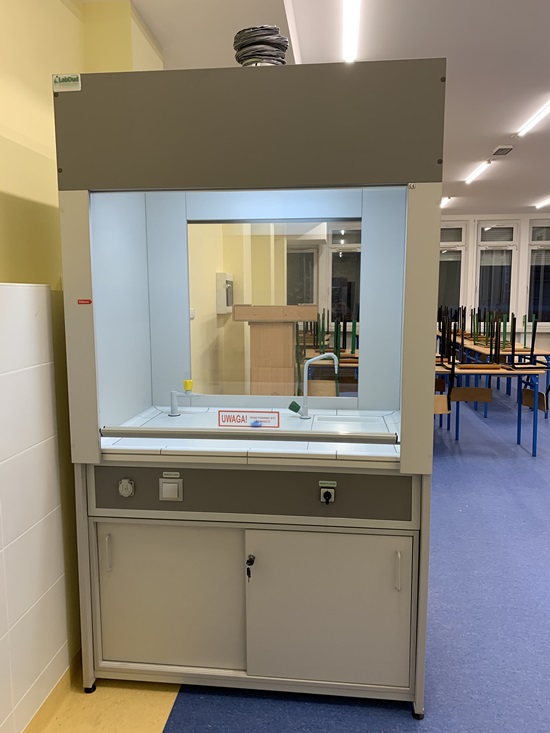

Dygestorium szkolne DCSz-120 "TOP"

  • Blat lita ceramika techniczna (LCT). Tylna ściana wyłożona od wewnątrz polipropylenem.
    Wyposażenie: instalacja wody x 2, instalacja gazu, czujnik przepływu, wentylator stropowy, 2 gniazda el. 230V.
    Wymiary: 1200x900x2100mm (szer. x gł. x wys.).
Dygestorium szkolne/edukacyjne.

Dygestoria szkolne DCSz-120

  • Blat lita ceramika techniczna (LCT). Tylna ściana wyłożona od wewnątrz polipropylenem.
    Wymiary: 1200x900x2100mm (szer. x gł. x wys.).

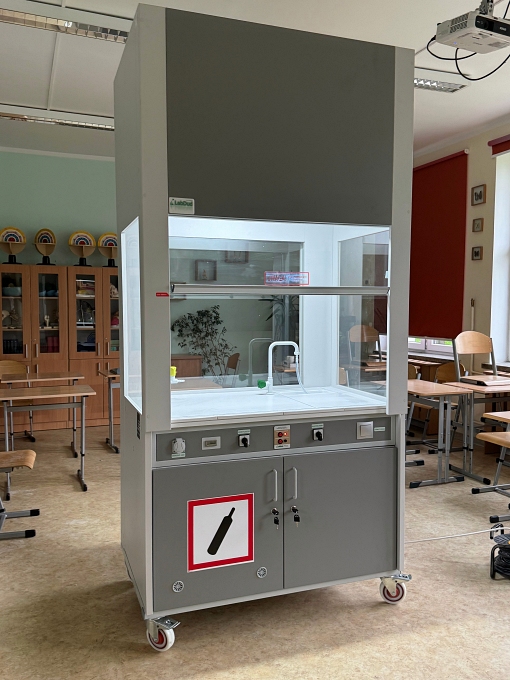

Dygestorium szkolne/edukacyjne. Dygestorium szkolne/edukacyjne z gazem propan-butan Dygestorium szkolne z instalacją gazową. Szafka stacjonarna.

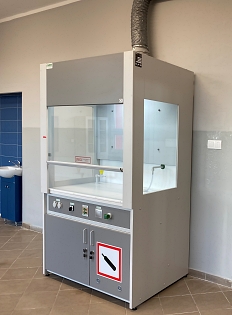

Dygestorium szkolne z gazem ziemnym Dygestorium szkolne/edukacyjne.

  • Blat lita ceramika techniczna (LCT). Tylna ściana wyłożona od wewnątrz litą ceramiką.
    Wymiary: 1200x900x2100mm (szer. x gł. x wys.).
Dygestorium szkolne/edukacyjne. Instalacja gazu propan-butan. Szafka laminowana stacjonarna.

Dygestorium szkolne DCSzE-100 (Bez szafki pod blatem)

Dygestorium szkolne bez szafki pod blatem. Blat płytki ceramiczne.

  • Blat płytki ceramiczne szkliwione. W blacie bateria sanitarna c/z woda i zlewik ceramiczny. Tylna ściana wyłożona od wewnątrz chemoodpornym polipropylenem. Układ wentylacji (przewietrzania) dygestorium tworzy system górnego szybra wentylacyjnego.

    Wymiary: 1000x900x2100mm (szer. x gł. x wys.).





Dygestorium szkolne okrągłe DCO-150

  • Dygestorium okrągłe (cylindryczne) dookoła przeszklone. Umożliwia większej grupie uczniów obserwację doświadczeń wykonywanych przez nauczyciela. Wymiary: średnica Ø1500mm, wysokość 2500mm.  WIĘCEJ »»
Dygestorium okrągłe
