Dygestoria dwukomorowe



Dygestorium dwukomorowe 2100mm

Dygestoria dwukomorowe stanowią funkcjonalne rozwiązanie w laboratoriach, w których zachodzi potrzeba wykonywania jednocześnie większej ilości badań. Dzięki zwiększonej powierzchni roboczej, dygestorium dwukomorowe umożliwia prowadzenie wielu badań jednocześnie w tym samym czasie.

Dygestorium posiada dwie komory robocze wyłożone wewnątrz litą ceramiką, polipropylenem, żywicą fenolową lub stalą nierdzewną. Wykładka komory zależy od wykorzystywanych odczynników chemicznych oraz temperatury, w jakiej będą wykonywane prace.
Boki komór dygestorium pełne lub w całości przeszklone.

Każda komora wyposażona jest w niezależne okno przesuwne /góra-dół/ umieszczone na przeciwwagach, niezależny wylot wentylacji, oświetlenie LED, czujnik przepływu powietrza zgodny z PN-EN 14175, blat roboczy, media (gniazda el., woda, ew. gaz) oraz szafkę wentylowaną. Sterowanie mediami na dolnym panelu instalacyjnym.
Całość oparta na stelażu wykonanym z zamkniętych profili stalowych 30x30mm malowanych proszkowo. Stelaż zakończony stopkami do poziomowania w zakresie 0-50mm.

  • Wiele opcji wyposażenia dodatkowego.

- Dygestoria spełniają wymogi normy PN-EN 14175:2006
  (potwierdzone badaniami wykonanymi w CIOP-PIB)
- Dyrektywy 2014/35/UE. Oznaczone są znakiem CE
- Dygestoria posiadają Atest / Certyfikat PZH

Wykonujemy dygestoria dwukomorowe laminowane oraz metalowe o właściwościach niepalnych.
Szczegóły dotyczące wymiarów oraz wyposażenia ustalane są indywidualnie.

  • WIELKOŚCI TECHNICZNE  »»Open or Close
    DYGESTORIA DWUKOMOROWE - WYMIARY STANDARDOWE
    DYGESTORIUM"210""240""270""300"
    Szerokość (zewnętrzna)  2100mm2400mm2700mm3000mm
    Głębokość (zewnętrzna)  900mm  900mm  900mm  900mm
    Wysokość z zamkniętym oknem2100mm2100mm2100mm2100mm
    Wysokość z otwartym oknem2500mm2500mm2500mm2500mm
    Szerokość komory roboczej  2010mm2310mm2610mm2910mm
    Głębokość komory roboczej  700mm  700mm  700mm  700mm
    Wysokość komory roboczej1050mm1050mm1050mm1050mm
    Średnica króćca wentylacyjnego2xØ200mm2xØ200mm2xØ200mm2xØ200mm
    Wysokość blatu od podłogi  900mm  900mm  900mm  900mm
    Przyłącza - dopływ (woda, gaz) G 1/2″ G 1/2″ G 1/2″ G 1/2″
    Przyłącza - odpływ (kanalizacja)  Ø50mm  Ø50mm  Ø50mm  Ø50mm

    •  Zasilanie: 230V 50Hz,16A (instalacja elektryczna trójprzewodowa YDYp 3x2,5 mm²)
    •  Dopuszczalne robocze ciśnienie wody: 0,4 MPa
    •  Dopuszczalne robocze ciśnienie gazu: 2kPa

  • WYPOSAŻENIE  »»Open or Close

    Standardowe

    •  blat lita ceramika techniczna
    •  2 lub 4 wylewki wody z zaworami (w zależności od potrzeb)
    •  2 zlewiki ceramiczne wym. 300x145 [mm]
    •  4 gniazda elektryczne 230V
    •  oświetlenie każdej komory (2 lampy LED na komorę)
    •  czujnik przepływu powietrza
    •  klapa bezpieczeństwa
    •  dolny panel sterowania mediami
    •  szafka laminowana lub metalowa wentylowana grawitacyjnie

    Dodatkowe na życzenie klienta

    •  wentylator kanałowy dwubiegowy (montowany na dachu dygestorium)
    •  instalacja gazów palnych: ziemnego, propan-butan z zaworami
    •  instalacja gazów niepalnych: azotu, sprężonego powietrza, próżni z zaworami
    •  gniazda elektryczne 230V; 400V
    •  gniazda elektryczne 230V bryzgoszczelne (umieszczone na tylnej ścianie)
    •  zlew ceramiczny montowany w blacie, z baterią laboratoryjną [model blatowy]
    •  zlew stalowy montowany w blacie, z baterią laboratoryjną [model blatowy]
    •  płyta wagowa antywibracyjna (montowana w blacie)
    •  lampa bakteriobójcza UV-C (montowana w komorze)
    •  osadnik na chemikalia/zlewnia (zbiornik 35L z polipropylenu umieszczony w szafce)
    •  kratownica montażowa ze stali kwasoodpornej (montowana na tylnej ścianie)
    •  szafka laminowana wyłożona wewnątrz polipropylenem, wentylowana grawitacyjnie
       (przeznaczona do krótkotrwałego i doraźnego przechowywania odczynników)
    •  szafka laminowana lub metalowa wentylowana mechanicznie (podłączona do wentylacji)
    •  szafka metalowa ognioodporna

    KOMORA ROBOCZA PODWÓJNA:

    Boki pełne lub w całości przeszklone
    Komory wewnątrz mogą być oddzielone ścianką działową (szkło bezpieczne).

    Rodzaje wykładki komory:

    • lita ceramika techniczna - najwyższa odporność chemiczna na stężone kwasy, ługi, zasady z wyłączeniem kwasu fluorowodorowego. Wysoka odporność termiczna.

    • polipropylen, PVC - wysoka odporność chemiczna na stężone kwasy, zasady, freon (ciekły i lotny) z wyłączeniem stosowania wysokich temperatur (płyt grzejnych, palników).

    • żywica fenolowa - wysoka odporność chemiczna na stężone kwasy i zasady z wyłączeniem stosowania wysokich temperatur (płyt grzejnych, palników).

    • stal nierdzewna OH18N9 (1.4301) - średnia odporność chemiczna na stężone kwasy i zasady. Wysoka odporność termiczna.

    - System wentylacji szczelinowy - oparty na układzie podwójnej tylnej ściany, w której znajdują się szczeliny wyciągowe odprowadzające opary gromadzące się w komorze. Górna szczelina umieszczona przy suficie odprowadza frakcje lekkie, dolna szczelina w części przyblatowej odprowadza frakcje ciężkie.

    - Dwa niezależne okna przednie przesuwne pionowo wykonane ze szkła warstwowego hartowanego. Umieszczone na przeciwwagach zapewniających płynne przesuwanie się okna (góra-dół) i dowolne ustawianie wysokości. Wyposażone w odporny na korozję i kwasy okienny system "Gregg" zapobiegający niekontrolowanemu spadkowi okna. W środkowej zewnętrznej części stelaż łączący podwójną konstrukcję.

    - Klapa bezpieczeństwa umieszczona w komorze zapewnia dekompresję w momencie niekontrolowanego wzrostu ciśnienia w komorze. Redukuje nadmierne ciśnienie np. na wypadek wybuchu.

    PANEL Z FUNKCJĄ CZUJNIKA PRZEPŁYWU POWIETRZA

    Jest kompletnym urządzeniem pomiarowym wskazującym na wyświetlaczu bieżącą prędkość przepływu powietrza w dygestorium. Miernik wyposażony jest w sygnalizację akustyczną i optyczną ostrzegającą o nieprawidłowym działaniu wyciągu. Funkcje alarmowe: przepływ wyższy lub niższy od ustalonej granicy, okno otwarte powyżej 500mm, przekroczenie w kanale temp. 50°C sygnalizowane są wizualnie poprzez świecącą diodę oraz akustycznie. Urządzenie zgodne z PN-EN 14175:2006. Spełnia wymogi dotyczące kontroli oraz monitoringu przepływu powietrza.

    Panel wyposażony jest w przyciski do załączania urządzenia, załączania oświetlenia oraz kasowania alarmu. Posiada własne zasilanie bateryjne w przypadku spadku napięcia.

  • BLATY ROBOCZE  »»Open or Close

    Blat lita ceramika techniczna (LCT) - standard

    Lita ceramika techniczna (LCT) jest spiekiem ceramicznym poddawanym długotrwałemu procesowi wypalania i szkliwienia (glazurowania) w temperaturze powyżej 1200°C. Glazura pokrywająca jego powierzchnię podnosi walory estetyczne i ułatwia utrzymanie blatu w czystości.

    Montowany jest na podkładzie. Płyty ceramiczne łączone są chemoodporną fugą. Grubość płyt 8mm, grubość blatu z podkładem 38mm. Obrzeże ceramiczne podniesione.


    •  wysoka odporność na kwasy (z wyjątkiem kwasu fluorowodorowego) i zasady
    •  wysoka odporność na barwniki i rozpuszczalniki
    •  wysoka odporność termiczna i mechaniczna
    •  wysoka odporność na zarysowania oraz ścieranie
    •  odporność na promieniowanie UV
    •  bardzo niska nasiąkliwość

    Blat lita ceramika monolityczna (LCM)

    Lita ceramika monolityczna (LCM) jest spiekiem ceramicznym poddawanym długotrwałemu procesowi wypalania i szkliwienia (glazurowania) w temperaturze powyżej 1200°C. Glazura pokrywająca jego powierzchnię podnosi walory estetyczne i ułatwia utrzymanie blatu w czystości.
    Montowany jest bez podkładu jako element samonośny. Grubość blatu z obrzeżem 36mm. Obrzeże podniesione (w przedniej części o kształcie aerodynamicznym) zespolone z blatem, stanowiąc z nim integralną całość.

    •  wysoka odporność na kwasy (z wyjątkiem kwasu fluorowodorowego) i zasady
    •  wysoka odporność na barwniki i rozpuszczalniki organiczne
    •  wysoka odporność termiczna i mechaniczna
    •  wysoka odporność na zarysowania oraz ścieranie
    •  bardzo niska nasiąkliwość

    Blat konglomerat kwarcowo-granitowy "AGLODROM"

    Aglodrom składa się w 95% z kwarcu naturalnego i 5% żywicy poliestrowej. Taki skład gwarantuje bardzo dużą wytrzymałość na ścieranie i zarysowania, a pod względem twardości klasyfikuje go zaraz po diamencie. Powierzchnia jest zamknięta i bezporowa (nie wchłaniająca wody). Szlifowana, idealnie gładka o strukturze nakrapianej.

    Montowany jest bez podkładu jako element samonośny. Grubość blatu 20mm. Obrzeże podniesione.


    •  dobra odporność na kwasy i zasady
    •  dobra odporność na barwniki i rozpuszczalniki
    •  wysoka odporność termiczna i mechaniczna
    •  wysoka odporność na zarysowania oraz ścieranie
    •  odporność na promieniowanie UV
    •  całkowita nienasiąkliwość

    Blat żywica epoksydowa "DURCON"

    DURCON składa się w 75% z krzemionki SiO2 i 25% żywicy epoksydowej, utwardzonej w procesie polimeryzacji z dodatkiem barwnika. Silne wiązania polimerowe żywic epoksydowych DURCON sprawiają, że materiał ten posiada monolityczną i spójną strukturę na całej swojej grubości. Powierzchnia idealnie gładka. Kolor czarny lub szary.
    Montowany jest bez podkładu jako element samonośny. Grubość blatu: 19 lub 25mm. Obrzeże podniesione, zespolone z blatem, stanowiąc z nim integralną całość.

    •  średnia odporność na kwasy, wysoka na zasady
    •  wysoka odporność na barwniki i rozpuszczalniki
    •  wysoka odporność termiczna
    •  niska odporność mechaniczna
    •  odporność na zarysowania oraz ścieranie
    •  bardzo niska nasiąkliwość

    Blat stalowy

    Stal nierdzewna austeniczna w gatunku OH18N9 (1.4301), o powierzchni polerowanej lub matowej. Idealna do środowiska o niewielkich wymaganiach pod względem odporności chemicznej oraz dużych pod względem odporności mechanicznej i termicznej.

    Montowany jest na podkładzie. Grubość blatu z podkładem 28-30mm. Obrzeże podniesione zespolone z blatem, stanowiąc z nim integralną całość.


    •  wysoka odporność na korozję
    •  średnia odporność na kwasy i zasady
    •  średnia odporność na barwniki i rozpuszczalniki
    •  wysoka odporność termiczna i mechaniczna
    •  dobra odporność na zarysowania oraz ścieranie
    •  odporność na promieniowanie UV
    •  całkowita nienasiąkliwość

Dygestoria dwukomorowe "210"

Dygestorium dwukomorowe wym. 2100x900x2100mm (szer. x gł. x wys.)
Komory wewnątrz wyłożone polipropylenem. Blat lita ceramika techniczna (LCT).
- 4 gniazda el. 230V 16A, 2 zawory wody, 2 zlewiki, 1 zawór gazu. Szafki wentylowane.

Dygestoria dwukomorowe szer. 2100mm
Dygestorium dwukomorowe szer. 2100mm Dygestoria dwukomorowe

Dygestorium dwukomorowe "240"

Dygestorium dwukomorowe wym. 2400x900x2100mm (szer. x gł. x wys.)
Komory wewnątrz wyłożone polipropylenem, boki w całości przeszklone. Blat lita ceramika techniczna (LCT).
- 4 gniazda el. 230V 16A, 4 zawory wody, 4 zlewiki. Szafki wyłożone polipropylenem wentylowane.

Dygestorium dwukomorowe szer.2400mm

Dygestorium dwukomorowe "240"

Dygestorium dwukomorowe wym. 2400x900x2100mm (szer. x gł. x wys.)
Komory oddzielone wewnątrz szybą bezpieczną.

  • lewa komora od wewnątrz wyłożona litą ceramiką techniczną LCT
  • prawa komora od wewnątrz stalą nierdzewną OH18N9 (1.4301) Inox
  • w obu komorach na tylnej ścianie zabudowana kratownica instalacyjna
  • blaty lita ceramika techniczna (LCT), zlewy z ceramiki technicznej
  • - 8 gniazd el. 230V 16A, 2 zawory wody, 2 x woda demi, 2 zawory azotu. Szafki wentylowane.

Dodatkowo stół laboratoryjny mobilny z przedłużonym blatem ułatwiającym podjazd do komory.

Dygestorium metalowe dwukomorowe szer. 2400mm Dygestorium dwukomorowe metalowe

Dygestorium dwukomorowe "270"

Dygestorium dwukomorowe wym. 2700x900x2100mm (szer. x gł. x wys.)
Komory oddzielone wewnątrz szybą bezpieczną.
Komory wewnątrz wyłożone litą ceramiką, boki w całości przeszklone. Blat lita ceramika techniczna (LCT).
- 4 gniazda el. 230V 16A, 4 zawory wody, 2 zlewiki. Szafki wyłożone polipropylenem wentylowane.

Dygestorium dwukomorowe szer.2700mm

Dygestoria dwukomorowe "300"

Dygestoria dwukomorowe wym. 3000x900x2100mm (szer. x gł. x wys.)
Komory wewnątrz wyłożone litą ceramiką, boki w całości przeszklone. Blat lita ceramika techniczna (LCT).
Gniazda el. 230V 16A, zawory wody, zlewiki, zawory azotu, sprężonego powietrza, kratownice instalacyjne.

Dygestorium laminowane dwukomorowe szer. 3000mm Dygestorium dwukomorowe z bokami przeszklonymi.

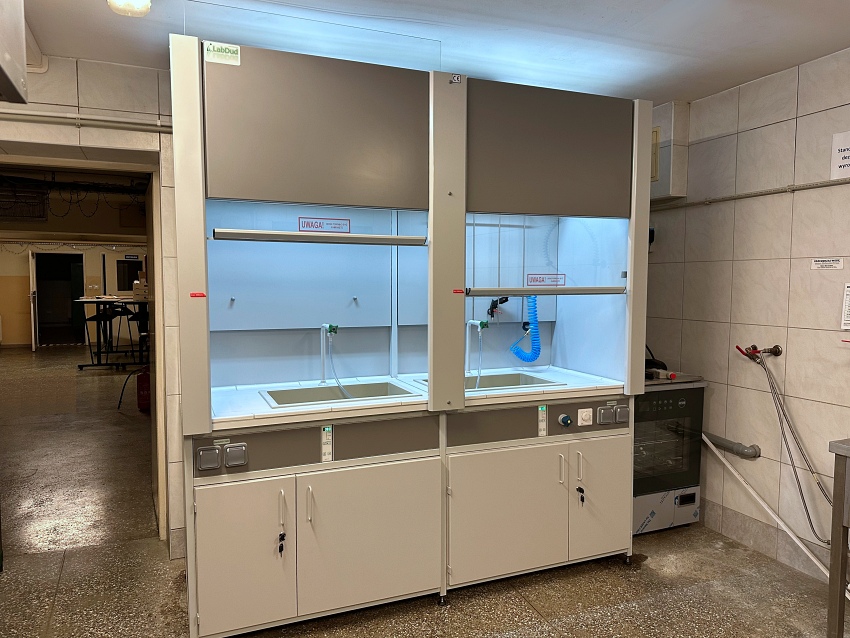

Dygestorium dwukomorowe "300"

Dygestorium dwukomorowe wym. 3000x900x2100mm (szer. x gł. x wys.)
Komory wewnątrz wyłożone litą ceramiką oraz polipropylenem. Blat lita ceramika techniczna (LCT).

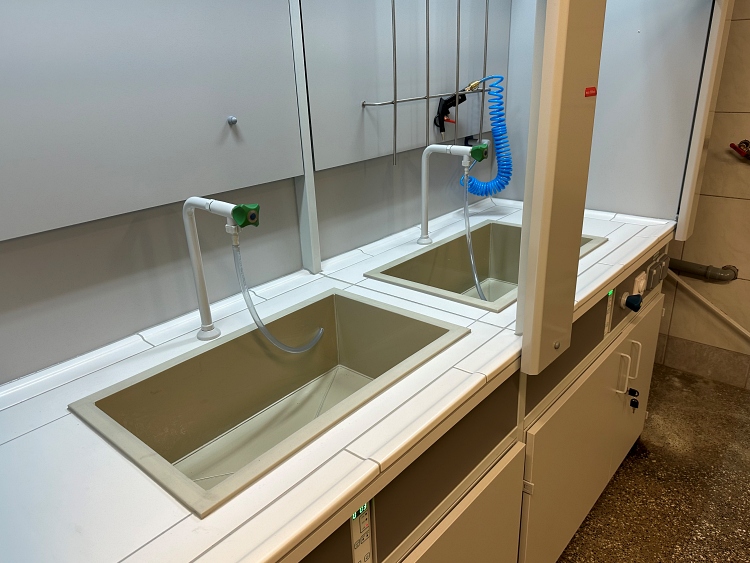

- w każdej komorze głęboki zlew z polipropylenu, bateria wody łokciowa, bateria wody demi
- w prawej komorze na tylnej ścianie 2 ociekacze kołkowe
- 8 gniazd el. 230V 16A
1 szafka wyłożona polipropylenem. Szafka z półką bez drzwiczek.

Dygestorium laminowane dwukomorowe szer. 3000mm Dygestorium dwukomorowe laminowane ze zlewami chemoodpornymi

Dygestorium dwukomorowe "360"

Dygestorium dwukomorowe wym. 3600x900x2100mm (szer. x gł. x wys.)
Komory wewnątrz wyłożone litą ceramiką. Blat lita ceramika techniczna (LCT).
Lewa komora: 2 gniazda el. 230V 16A, 1 zawór wody, zlewik
Prawa komora: 3 gniazda el. 230V 16A bryzgoszczelne, zlew ceramiczny z baterią blatową, 1 zawór gazu
2 wentylatory kanałowe dwubiegowe. Szafki wentylowane.

Dygestorium dwukomorowe ze zlewem ceramicznym
