Dygestorium Ex Dygestoria przeciwwybuchowe Ex

Dygestoria w wersji Ex



Dygestorium przeciwwybuchowe Ex

Dygestoria Ex przeznaczone do prowadzenia prac z substancjami chemicznymi o charakterze wybuchowym oraz łatwopalnymi. Dygestoria przeciwwybuchowe Ex wykonane są w całości z elementów metalowych i posiadają właściwości niepalne.

    Wyposażenie:
  • Instalacja iskro-bezpieczna
  • System odprowadzania ładunków elektrostatycznych, podłączany do instalacji odprowadzającej zainstalowanej w pomieszczeniu
  • Oświetlenie Ex, wyłącznik oświetlenia Ex, gniazdo el. 230V Ex
  • Instalacja wody: zawór, wylewka, zlewik
  • Czujnik przepływu powietrza zgodny z PN-EN 14175

Osprzęt elektryczny w wersji Ex z Certyfikatami ATEX i IECEx.

Komora robocza metalowa lub ceramiczna. Blat stal nierdzewna INOX lub lita ceramika techniczna (LCT).
Pod blatem szafka metalowa malowana proszkowo wentylowana. Okno przednie przesuwne pionowo /góra-dół/ umieszczone na przeciwwagach. Sterowanie mediami na dolnym panelu instalacyjnym. Całość oparta na stelażu malowanym proszkowo, zakończonym stopkami do poziomowania w zakresie 0-50mm.

  • Wiele opcji wyposażenia dodatkowego.

- Dygestoria spełniają wymogi normy PN-EN 14175:2006 (potwierdzone badaniami CIOP-PIB)
- Dyrektywy 2014/35/UE, Dyrektywy 2014/34/UE. Oznaczone są znakiem CE
- Dygestoria posiadają Atest / Certyfikat PZH

Szczegóły dotyczące wymiarów oraz wyposażenia dygestorium ustalane są indywidualnie.

  • WIELKOŚCI TECHNICZNE  »»Open or Close

    WYMIARY STANDARDOWE
    DYGESTORIUM DCEx-90  DCEx-120 DCEx-150 DCEx-180
    Szerokość (zewnętrzna)  900mm1200mm1500mm1800mm
    Głębokość (zewnętrzna)  900mm  900mm  900mm  900mm
    Wysokość z zamkniętym oknem2100mm2100mm2100mm2100mm
    Wysokość z otwartym oknem2500mm2500mm2500mm2500mm
    Szerokość komory roboczej  810mm1110mm1410mm1710mm
    Głębokość komory roboczej  700mm  700mm  700mm  700mm
    Wysokość komory roboczej1050mm1050mm1050mm1050mm
    Średnica króćca wentylacyjnegoØ150mmØ200mmØ200mmØ250mm
    Wysokość blatu od podłogi  900mm  900mm  900mm  900mm
    Przyłącza - dopływ (woda, gaz) G 1/2″ G 1/2″ G 1/2″ G 1/2″
    Przyłącza - odpływ (kanalizacja)  Ø50mm  Ø50mm  Ø50mm  Ø50mm

    •  Zasilanie: 230V 50Hz,16A
    •  Instalacja el. /przewody z izolacją silikonową (odporność ogniowa 90 min.)
    •  Dopuszczalne robocze ciśnienie wody: 0,4 MPa
    •  Dopuszczalne robocze ciśnienie gazu: 2kPa

  • WYPOSAŻENIE  »»Open or Close

    Standardowe

    •  1 wylewka wody z zaworem
    •  1 zlewik ceramiczny lub stalowy wym. 300x145 [mm]
    •  1 gniazdo elektryczne 230V - wersja Ex
    •  oświetlenie - wersja Ex
    •  wyłącznik oświetlenia - wersja Ex
    •  czujnik przepływu powietrza Q-flow
    •  klapa bezpieczeństwa
    •  dolny panel sterowania mediami
    •  szafka wentylowana

    Dodatkowe na życzenie klienta

    •  instalacja gazu, azotu, sprężonego powietrza, próżni z zaworami
    •  dodatkowe gniazdo elektryczne 230V wersja Ex
    •  wentylator kanałowy jednobiegowy wersja Ex (montowany na dygestorium) z wyłącznikiem Ex
    •  zlew z ceramiki technicznej montowany w blacie, z baterią laboratoryjną [model blatowy]
    •  zlew ze stali nierdzewnej montowany w blacie, z baterią laboratoryjną [model blatowy]
    •  blat ze stali nierdzewnej w formie głębokiego zlewu z odpływem do pojemnika ze stali nierdzewnej
    •  płyta ociekowa ze stali nierdzewnej z otworami, nakładana na blat w formie zlewu
    •  szafka ognioodporna - odporność ogniowa 90 minut
    •  osadnik na chemikalia-zlewnia (zbiornik 35l z chemoodpornego polipropylenu).

    Konstrukcja

    Stabilna konstrukcja/stelaż wykonany z zamkniętych profili stalowych 30x30mm malowanych proszkowo farbą epoksydową. Od dołu stelaż zakończony jest stopkami poziomującymi 0-50mm.

    Komora robocza:

    - z bokami pełnymi lub przeszklonymi

    - Rodzaje wykładki komory:
    •  stal nierdzewna OH18N9 (1.4301) INOX
    •  lita ceramika techniczna
    •  blacha stalowa pokryta proszkowo farbą epoksydową

    System wentylacji szczelinowy - oparty na układzie podwójnej tylnej ściany, w której znajdują się szczeliny wyciągowe odprowadzające opary gromadzące się w komorze. Górna szczelina umieszczona przy suficie odprowadza frakcje lekkie, dolna szczelina w części przyblatowej odprowadza frakcje ciężkie.

    Okno przednie przesuwne pionowo wykonane ze szkła warstwowego hartowanego. Umieszczone na przeciwwagach zapewniających płynne przesuwanie się okna (góra-dół) i dowolne ustawianie wysokości. Wyposażone w odporny na korozję i kwasy okienny system "Gregg" zapobiegający niekontrolowanemu spadkowi okna.

    Klapa bezpieczeństwa umieszczona w komorze dygestorium zapewniająca dekompresję w momencie niekontrolowanego wzrostu ciśnienia w komorze. Redukuje nadmierne ciśnienie np. na wypadek wybuchu.

    Panel z funkcją czujnika przepływu powietrza z ekranem dotykowym

    Panel posiada czujnik przepływu powietrza, wskazujący bieżący pomiar przepływu powietrza w m³/godz.
    Funkcje alarmowe przy:
    •  przepływie wyższym lub niższym
    •  przekroczeniu w kanale temperatury 50°C
    •  otwartym oknie powyżej dopuszczalnej wysokości 500mm
    sygnalizowane wizualnie przez świecącą diodę oraz akustycznie. Wyłączanie alarmu akustycznego przyciskiem na panelu.
    Załączanie i wyłączanie urządzenia przyciskiem na panelu.

    Urządzenie posiada własne zasilanie bateryjne w przypadku spadku napięcia.
    Urządzenie zgodne z PN-EN 14175:2006. Spełnia wymogi kontroli oraz monitoringu przepływu powietrza.

  • BLATY ROBOCZE  »»Open or Close

    Blat lita ceramika techniczna

    Lita ceramika techniczna (LCT) jest spiekiem ceramicznym poddawanym długotrwałemu procesowi wypalania i szkliwienia (glazurowania) w temperaturze powyżej 1200°C. Glazura pokrywająca jego powierzchnię podnosi walory estetyczne i ułatwia utrzymanie blatu w czystości.

    Montowany jest na podkładzie. Płyty ceramiczne łączone są chemoodporną fugą. Grubość płyt 8mm, grubość blatu z podkładem 38mm. Obrzeże ceramiczne podniesione.


    •  wysoka odporność na kwasy i zasady (z wyjątkiem kwasu fluorowodorowego)
    •  wysoka odporność na barwniki i rozpuszczalniki
    •  wysoka odporność termiczna i mechaniczna
    •  wysoka odporność na zarysowania oraz ścieranie
    •  odporność na promieniowanie UV
    •  bardzo niska nasiąkliwość

    Stal nierdzewna OH18N9 (INOX)


    Stal nierdzewna austeniczna w gatunku OH18N9 (1.4301), o powierzchni polerowanej lub matowej. Idealna do środowiska wymagającego wysokiej odporności termicznej i mechanicznej oraz niewielkiej odporności chemicznej.

    Montowany jest na podkładzie. Grubość blatu z podkładem 28-30mm. Obrzeże podniesione zespolone z blatem, stanowiąc z nim integralną całość.


    •  wysoka odporność na korozję
    •  średnia odporność na kwasy i zasady
    •  średnia odporność na barwniki i rozpuszczalniki
    •  wysoka odporność termiczna i mechaniczna
    •  dobra odporność na zarysowania oraz ścieranie
    •  odporność na promieniowanie UV
    •  całkowita nienasiąkliwość

Dygestoria w wersji Ex - komora metalowa, blat lita ceramika

Wnętrze komory roboczej (łącznie z sufitem) wykonane ze stali nierdzewnej OH18N9 (INOX).
Blat roboczy z litej ceramiki technicznej LCT.

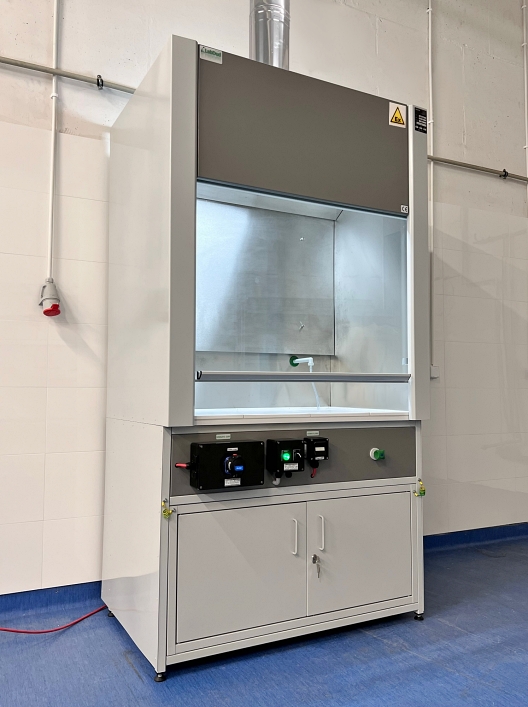

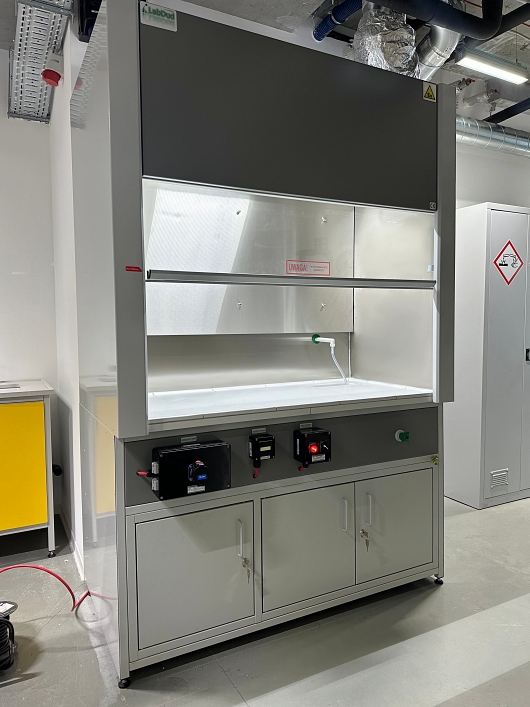

Dygestorium Ex 900mm z blatem ceramicznym Dygestorium Ex metalowe z blatem ceramicznym Dygestorium Ex 1200mm z blatem ceramicznym
Dygestorium wersja Ex. Dygestorium Ex z blatem ceramicznym

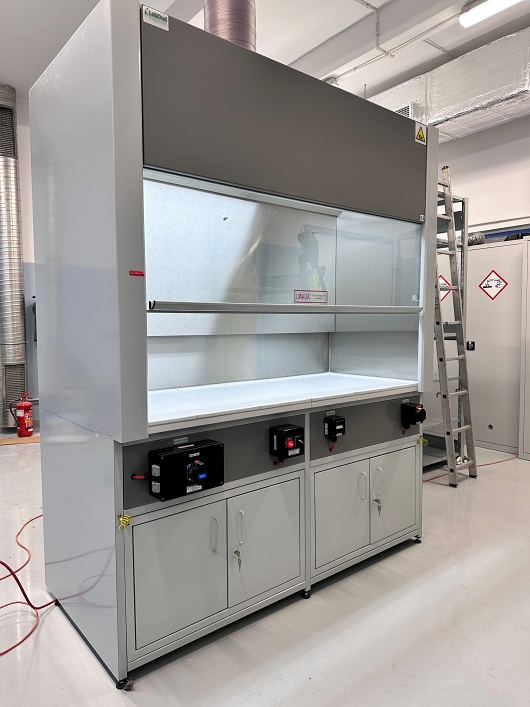

Dygestorium metalowe Ex. Dygestoria metalowe Ex 1500mm, blat stal nierdzewna.

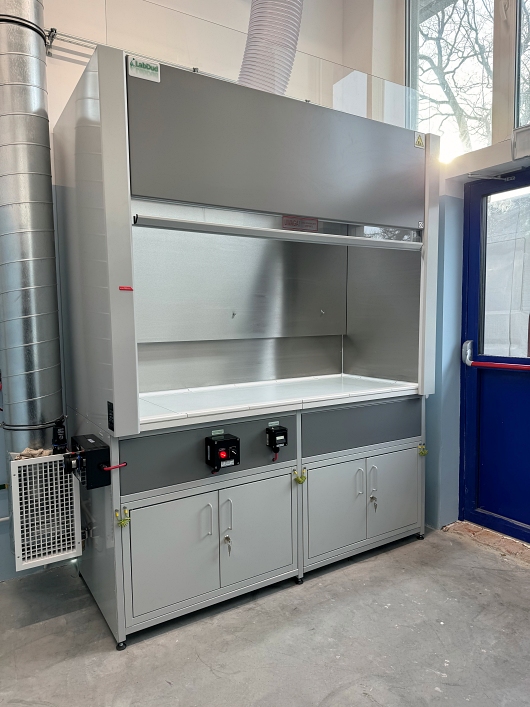

Dygestorium metalowe Ex 1800mm. Dygestorium metalowe Ex 2100mm, blat ceramiczny.

Dygestoria w wersji Ex - komora ceramiczna, blat lita ceramika

Wnętrze komory roboczej (łącznie z sufitem) wykonane z litej ceramiki technicznej.

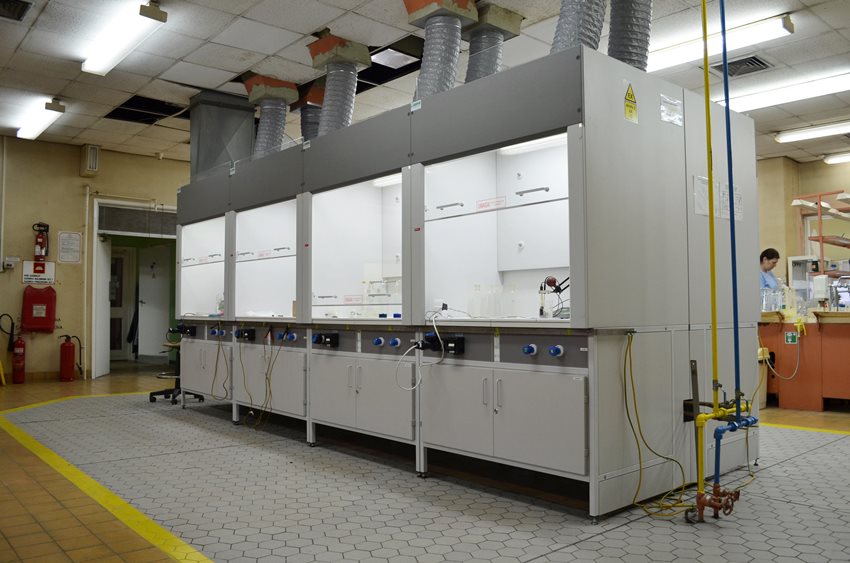

Blat roboczy z litej ceramiki technicznej LCT. Dygestoria w wersji Ex (w układzie wyspowym).

Dygestoria - wersja EX z komorą pełną. Dygestorium EX z komorą ceramiczną.
Dygestoria - wersja EX z komorą pełną. Dygestorium EX z komorą pełną.

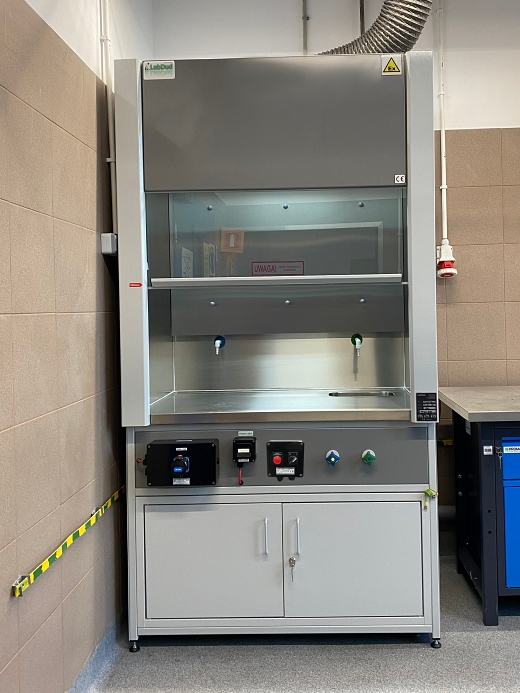

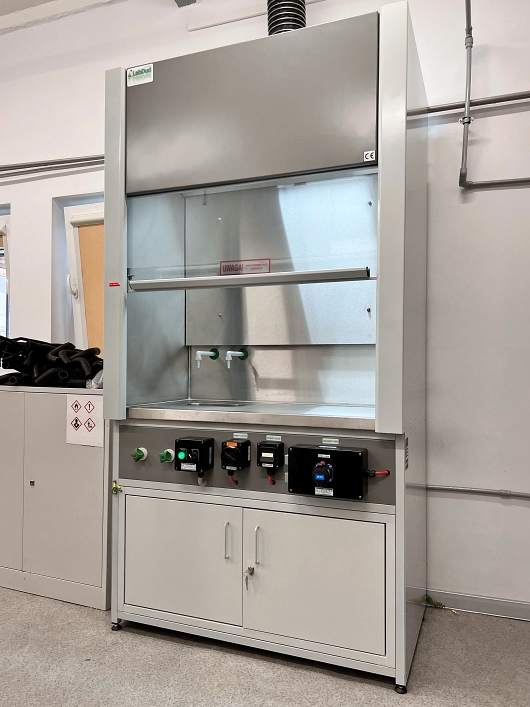

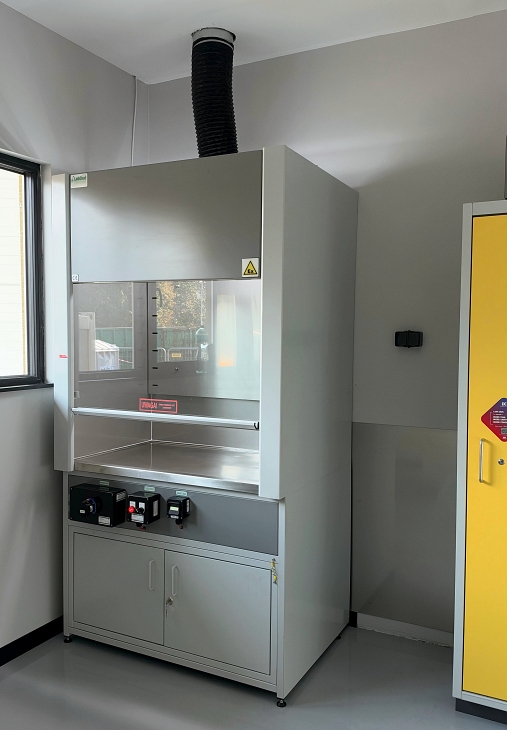

Dygestoria w wersji Ex - komora metalowa, blat stal nierdzewna

Wnętrze komory roboczej (łącznie z sufitem) wykonane ze stali nierdzewnej OH18N9 (INOX).
Blat roboczy ze stali nierdzewnej OH18N9 (INOX).

Dygestorium metalowe Ex 900mm.

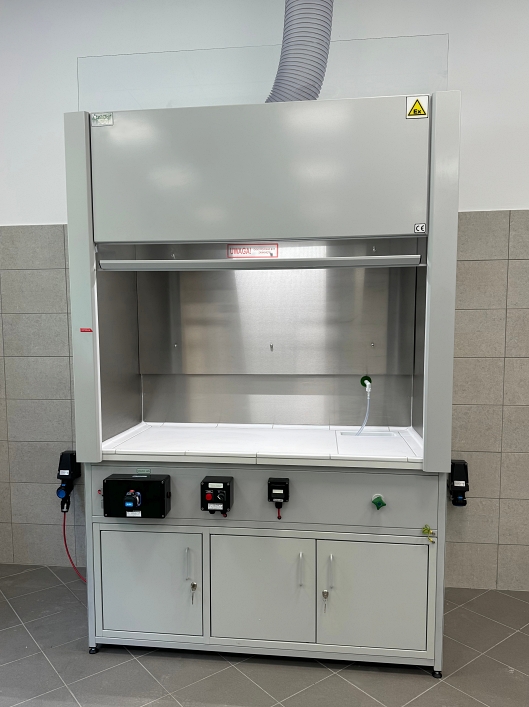

Dygestorium Ex z komorą metalową. Dygestorium Ex z blatem stalowym
Dygestorium Ex metalowe z instalacją gazu propan-butan Dygestorium Ex z blatem stalowym
Dygestorium Ex metalowe przeszklone Dygestorium w wersji EX przeciwwybuchowe przeszklone

Dygestoria wersji Ex - komora metalowa, blat stal nierdzewna w formie zlewu

Wnętrze komory roboczej (łącznie z sufitem) wykonane ze stali nierdzewnej OH18N9 (INOX). Blat roboczy ze stali nierdzewnej OH18N9 (INOX) w formie głębokiego zlewu z odpływem do pojemnika na ścieki umieszczonego w szafce. Pojemnik ze stali nierdzewnej, połączony przewodem uziemiającym ze stelażem.
Dodatkowo płyta ociekowa ze stali nierdzewnej z otworami, nakładana na blat.

Dygestorium metalowe Ex. Dygestorium Ex metalowe z głębokim zlewem Dygestorium Ex metalowe z płytą ociekową na blacie

Dygestoria nastołowe w wersji Ex - komora metalowa

Wnętrze komory roboczej (łącznie z sufitem) wykonane ze stali nierdzewnej OH18N9 (INOX). Blat roboczy ze stali nierdzewnej OH18N9 (INOX) lub ceramiczny. Boki komory pełne lub przeszklone.

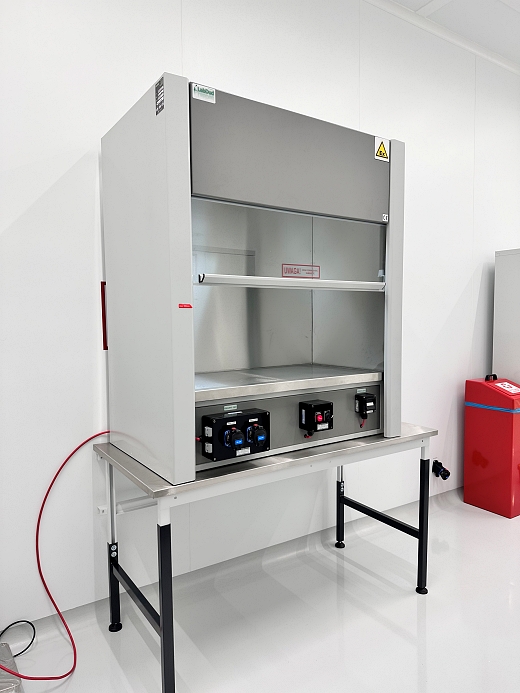

Dygestorium nastołowe w wersji Ex Dygestorium nastołowe metalowe Ex. Dygestorium nastołowe Ex z blatem ceramicznym

Dygestorium wersja Ex - komora metalowa, blat stal nierdzewna

Wnętrze komory roboczej (łącznie z sufitem) wykonane ze stali nierdzewnej OH18N9 (INOX). Blat roboczy ze stali nierdzewnej OH18N9 (INOX). W bocznych ścianach otwory na kable. Dygestorium bez szafki.

Dygestorium metalowe Ex bez dolnej szafki.
